Závlahový systém bývá obvykle připojen na čerpací stanici s jedním nebo více čerpadly, které zajišťují následující parametry tlaku a množství vody:
Požadované množství vody: Qmax = 15,0 m3/hod (4,16 l/s)
HDT tlak v postřikovačích Pprov = 0,55 MPa *
HDT tlak v místě čerpací stanice Pprov = 0,65 – 0,7 MPa *
* orientační hodnoty – v závislosti na umístění čerpací stanice a typech čerpadel
Hlavní sestava pro zavlažování společně s filtrační jednotkou je instalována nejčastěji v prostoru čerpací stanice. Parametry čerpadla a čerpací stanice jsou upřesňovány až po provedení přesného hydraulického výpočtu, s ohledem na polohu čerpací stanice, trubní systém a typ zdroje vody.

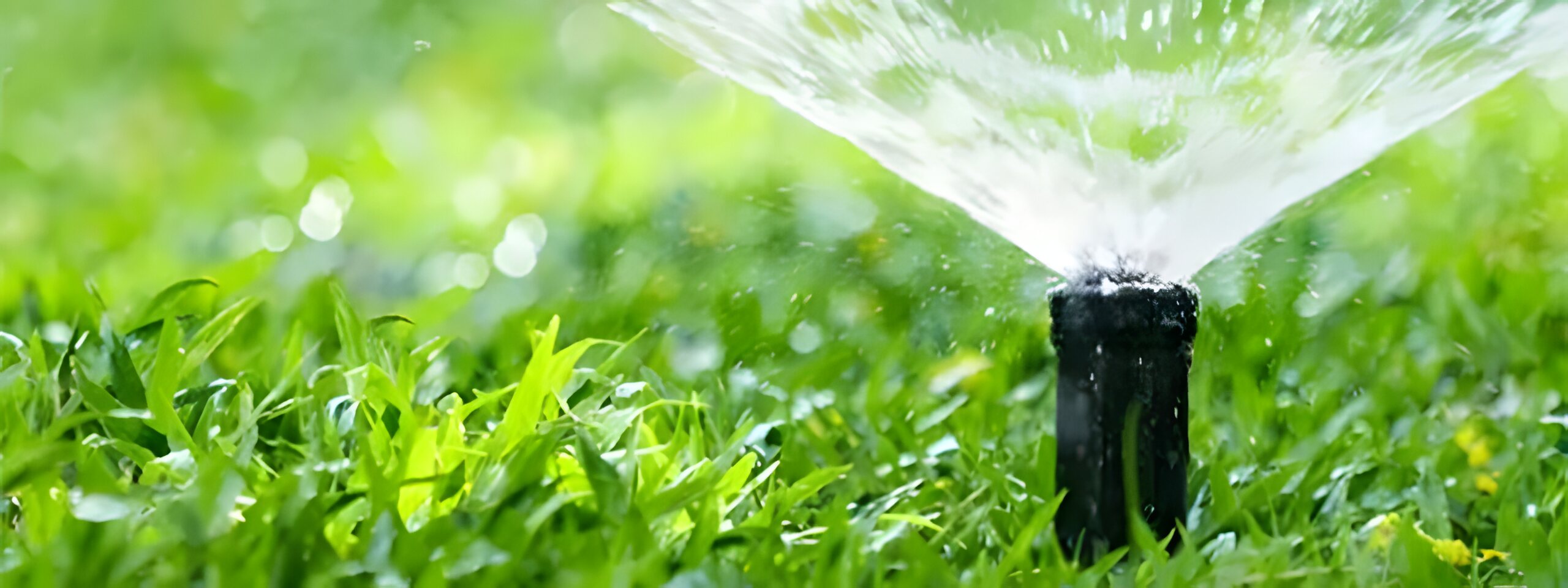

Zavlažování bude zajištěno výsuvnými postřikovači HUNTER Série I-25.
Navržené postřikovače mají tyto parametry:
I-25
doporučený pracovní tlak 5,5 baru (tlakový rozsah od 2,8 bar do 6,9 bar)
spotřeba vody 1,77 l/s pro trysku 25 (trysky lze volit v rozsahu od 0,24 l/s do 1,99 l/s)
poloměr dostřiku 21 m pro trysku 25 (poloměr dostřiku může být dle zvolené trysky od 12,2 do 21,6 m)
kruhové i výsečové provedení v jednom modelu
úhel vzestupu paprsku vody 25°
vestavěný zpětný ventil ADV
výsečová paměť Quick Check Arc
k výměně trysek a k nastavení výseče je k dispozici montážní klíč
postřikovač je při seřizování snadno přístupný z vrchní části
všechny postřikovače jsou opatřeny ochranným snímatelným pryžovým krytem (průměr pouze 5 cm)
postřikovač je umístěn v plastovém ochranném pouzdře
vodomazný pohon se zapouzdřeným mechanismem
Celkem je navrženo 24 ks postřikovačů I-25
Trubní vedení je složené z hlavního rozvodu, který je veden po stranách hřiště, a jednotlivých sekčních rozvodů, napojených na rozdělovače ve ventilových šachticích. Sekční rozvody zásobují při otevření svých elektromagnetických ventilů (signálem od ovládací jednotky) jednotlivé postřikovače na příslušné sekci. Pro trubní rozvody bude použito sendvičové potrubí z polyethylenu o dimenzích PE 32 – 63 mm v tlakové řadě PN 1,0 Mpa(viz. výkres – potrubní vedení se šachticemi). Potrubí je spojováno mechanickými spojkami v tlakové řadě PN16. Nezbytnou součástí hlavního řadu musí být kulový ventil s přechodkou pro připojení tlakového vzduchu, který slouží k zazimování.
Jsou použité elektromagnetické ventily PGV velikosti 6,4“, na které jsou napojeno vždy 2 postřikovače. V každé ventilové šachtici STANDARD jsou umístěny 2 ventily. Ventilové šachty budou umístěny pod povrchem terénu tak, že viditelné je pouze jejich víko, které je pro lepší splynutí s okolím provedeno v zelené barvě. Šachet je 6 a jsou umístěny mimo hrací plochu.
Při této variantě řešení je závlahový systém ovládán rozšiřitelnou ovládací jednotkou HUNTER – X-CORE pro 12 sekcí. Jednotka je připojena na 230 V. K jednotce bude připojeno čidlo atmosférických srážek MINI CLIK, které při dosažení předem stanoveného úhrnu srážek celý systém zablokuje. K opětovnému spuštění dojde automaticky opět po odparu těchto srážek.
Předpokládaná srážková výška (doporučená hodnota) : 28 mm/m2 týden
Spon postřikovačů S max, S min : 21 m, 15 m
Okamžitá spotřeba vody : 4,1 l/s
HDT na postřikovači : 5,5 bar
Celková spotřeba vody (28 mm /m2 týden) : 168 m3/ týden
(pro plochu 107 x 69 m)
Cílem je udržet dostatečnou vlhkost půdy v zóně kořenového systému trav. Příliš častá závlaha malými dávkami není vhodná. Malé dávky (3 mm) aplikované na vyrostlý trávník nemohou být travami využity. Neproniknou do půdy, voda zůstane z velké části na listech a povrchu půdy a vypaří se. Navíc je těmito malými závlahovými dávkami podporováno vzcházení semen plevelů.
Při vzcházení trav nově založeného nebo dosetého porostu se zavlažuje častěji menšími dávkami, starší porosty se zavlažují méně často. Doporučená dávka je 12,5 mm dvakrát týdně, pro velmi kvalitní trávníky celých 28 mm jednou týdně. Provádí se také krátké pokropení před hrou a po ní za účelem regenerace trávníku a snížení tvrdosti hrací plochy. Není nutné!!
Závlahový režim je také závislý na kapacitě vodního zdroje. Tam kde je zdrojem vody např. studna a retenční nádrž, bývá obvyklejší provádění závlahy častěji s menší dávkou, aby bylo možné zajistit kontinuální dopouštění nádrže, jejíž kapacita je často omezena nejvýše na několik m3.
Celková doba závlahy – cca 2 hod , dle možností kapacity vodního zdroje.
Dobu závlahy lze upravit pro jednotlivé sekce podle místních podmínek (vliv zastínění části hřiště tribunou → menší výpar → menší nárok na vodu) nebo lze procentuelně změnit celou dobu závlahy podle klimatických podmínek.
Při správném provozování systému, pravidelné údržbě a při provádění každoročního zazimování systému je životnost komponentů HUNTER odhadována i na několik desítek let. Obvykle daleko dříve je nutné přikročit k celkové rekonstrukci travnaté plochy z různých jiných důvodů (náhrada poškozeného trávníku, instalace vyhřívání, změna rozměrů hrací plochy apod.) Všechny komponenty HUNTER jsou neustále testovány v různých laboratořích a i to je důvod, proč firma HUNTER Industries poskytuje na své výrobky záruku 2 roky.
Každý automatický zavlažovací systém je nutné před zimou vždy zazimovat pro zajištění funkčnosti a vysoké životnosti systému. Zazimování se obvykle provádí stlačeným vzduchem a technologie zazimování je známa každé autorizované instalační firmě. Termínem pro zazimování bývá obvykle konec října. Provedení každoročního zazimování je podmínkou pro poskytnutí všech záručních lhůt. Pro zazimování fotbalových hřišť se používají kompresory s objemem vzduchu 120 – 250 m3/hod, s maximálním tlakem 8 – 12 barů. Potřebná hodnota pro profouknutí je však 3,5 – 4 bary. Pokud tuto hodnotu překročíte, hrozí poškození závlahových komponentů. Profouknutí je nejlépe provádět přes kulový ventil s přechodkou, která je součástí lamelového filtru Nejdříve je dobré propláchnout a profouknout samostatně hlavní rozvod, aby se pročistil a případné nečistoty se nedostaly dál do sekčních rozvodů.
